差示扫描量热法（DSC）是目前材料领域测定定压比热容的主流检测手段。该方法的核心检测逻辑为差分对比测试原理，在程序控温的升温或降温过程中，仪器实时监测待测样品与惰性参比体系之间的热流差值随温度的动态变化。由于不同物质在相同温度、相同升温速率下，吸收或释放的热量与其比热容直接相关，因此可引入热物性参数精准、性能稳定的标准物质（常用蓝宝石单晶）作为校准参照。依托标准物质已知的各温度点比热容参数，结合样品与标准品的热流响应、样品质量等参数进行校正换算，即可精准计算出待测样品在不同温度下的定压比热容数值。

—  DSC测量比热容的原理  —

01. 统一底层基础原理（所有方式共用）

热流差检测原理：

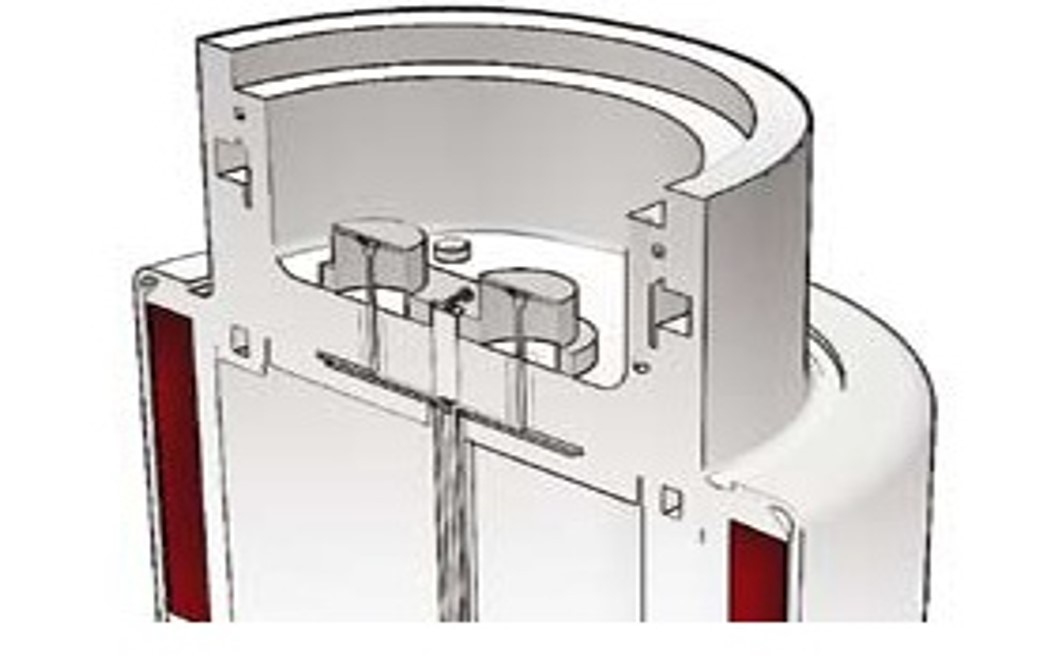

仪器同步加热样品与参比，保持两者温度一致；升温时样品吸热速率和参比不同，仪器补给两者的热量差值为热流差。固定升温速率下，热流差与mcp成正比，这是DSC测比热容的物理根本。

02. 三种定量测试原理（实现比热容数值计算的方法）

1. 蓝宝石三步法（最常用）

三步法比热容计算：依次采集空盘基线曲线、蓝宝石标样曲线、待测样品曲线。蓝宝石各温度点比热容为标准定值，扣除基线干扰后，结合标样与样品的净热流差、质量进行比例换算，求得待测样品比热容。

2. 阶梯等温升温法

采用分段台阶升温，每段温度恒温稳定后再小幅升温，直接测量升温台阶所需总热量，依靠cp=ΔH（mΔT） 计算，可不用标样，测试精度更高、耗时更长。

3. 调制式DSC（MDSC）法

在线性升温基础上叠加小幅温度振荡，将总热流拆分为可逆热流与不可逆热流。仅用不受结晶、分解干扰的可逆热流计算比热容，适合存在玻璃化转变、相变的材料。

关键区分:

热流差测量是共有底层原理：蓝宝石三步法、阶梯升温法、MDSC是三种不同的定量测试原理 / 测试模式。

—  DSC测量比热容的步骤  —

01. 基线测试：

一对空坩埚上机，设定统一温区、升温速率、氮气流量，扫描得到空白基线。

02. 标样测试：

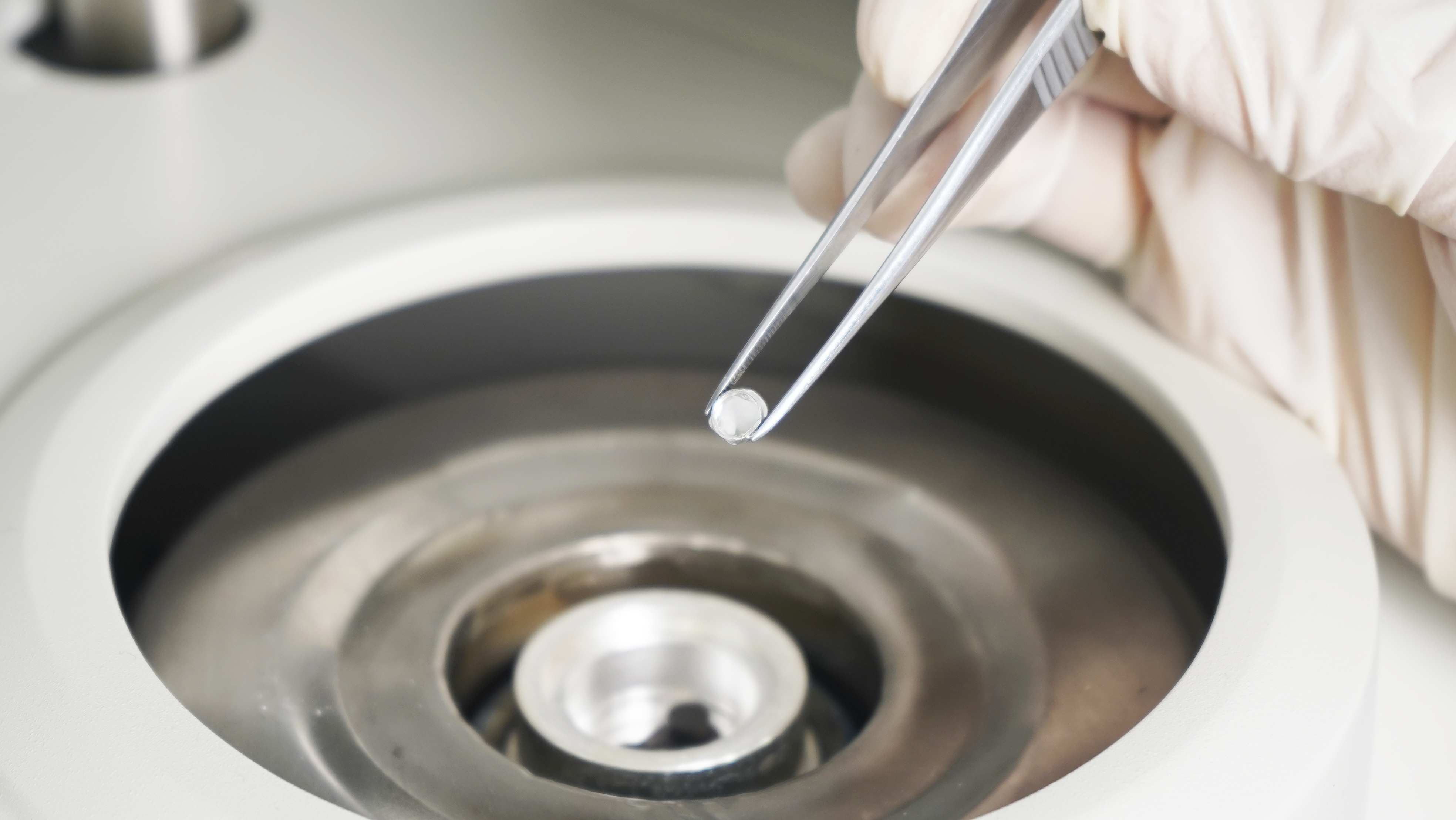

样品坩埚精准称量蓝宝石，参比坩埚空置，相同程序扫描存曲线。

03. 样品测试：

清理坩埚，称取待测样品，沿用全部参数再次扫描。

04. 数据处理：

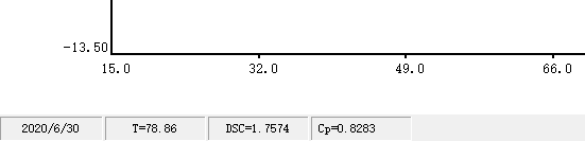

软件扣除基线得到净热流，依托蓝宝石标准热物性计算样品比热容。

—  DSC测量比热容的误差控制  —

01. 仪器状态控制

仪器充分预热；定期校准温度与热流；清理炉膛；稳定吹扫气，规避震动、室温波动。

02.坩埚与基线控制

全程使用同一对坩埚，保证洁净完好；必须做空基线校正。

03. 称量装样控制

高精度天平称重；样品、标样装填厚度一致；控制合适取样量。

04. 测试参数控制

选用5~10K/min 慢速升温；温区避开相变；升温前后设置恒温平衡段；气流恒定。

05. 测试条件一致性控制

基线、蓝宝石、样品三次扫描，温区、速率、气流量、坩埚完全保持不变。

—  制样方式对比热实验的影响  —

样品质量

• 质量过小：热流信号弱、噪声大，比热容数据波动偏大。

• 质量过大：内部传热滞后严重，测得热流差偏低，结果偏小；相变区间误差加剧。

• 适宜量：5–20mg。

装填密实程度

• 松散装填：内部空气多，导热差，热滞后明显，曲线偏移。

• 过度压实：粉体传热过快，与蓝宝石标样传热状态不一致，换算产生系统误差。

• 样品平铺坩埚底部，松紧程度和蓝宝石标样保持一致。

样品厚度与接触面积

• 厚薄不均、堆积过高：热量传递不均，两侧热流不对称。

• 紧贴坩埚底部、薄层平铺：传热均匀，热流信号稳定，误差小。

样品形态差异（粉末 / 颗粒 / 整块薄膜）

• 块状 / 薄膜：接触面积固定，重复性好；但厚片易内部蓄热滞后。

• 粗细不一颗粒：空隙不同，传热不稳定，平行样离散大。

• 粉末：易和标样装填状态匹配，测试重复性最优。

坩埚密封与否

• 敞开坩埚：低沸点组分受热挥发，样品质量持续变化，热流曲线漂移。

• 密封坩埚：防止挥发，适合油脂、小分子、易分解样品；但密封过紧会产生内部压力，轻微干扰传热。

样品预处理（烘干、研磨）

• 含水 / 溶剂样品：升温过程水分蒸发吸热，出现额外吸热峰，比热容整体失真。

• 大颗粒未研磨：传热慢，热滞后增加；研磨过细易静电飞扬、称量不准。

样品与标样装填一致性

蓝宝石标样和待测样品装填厚度、密实度相差较大时，二者传热条件不统一，是比热容测试最主要的制样系统误差来源。

—  DSC测定比热容主要应用领域  —

高分子材料：塑料、橡胶、树脂、3D打印耗材；测算成型冷却参数，判断耐热、玻璃化转变温度。

新能源电池：锂电正负极、固态电解质；评估电芯蓄热特性，分析热安全风险。

无机陶瓷 / 玻璃：陶瓷粉体、耐火隔热玻璃；优化高温烧结、窑炉升温工艺。

金属合金：铝镁合金、焊锡、金属粉末；模拟铸造、热处理冷却过程。

医药食品：原料药、淀粉、油脂；确定冻干、烘烤加工温度，判断储存热稳定性。

隔热防火材料：建筑保温板材、航天隔热涂层；检测蓄热能力，用于节能、热防护设计。

电子封装材料：导热硅胶、环氧基板；模拟芯片工作产热，指导散热结构设计。

—  DSC30差示扫描量热仪  —

DSC30为热流型差示扫描量热仪，银质高导热炉体搭配高精度热电偶，搭配神经网络 PID 温控，基线稳定性优异，适配比热容、熔融、玻璃化转变、结晶度等热性能测试。

核心参数：

温度范围室温～750℃，升温速率0.1~100K/min，恒温精度＜±0.03℃，标配高精度氮气吹扫气路，支持三步法蓝宝石测比热容标准流程。

测比热核心优势

• 银炉体导热均匀，三次扫描基线重复性好，降低系统误差。

• 高精度流量控制，吹扫气稳定，减少热流曲线噪声。

• 配套分析软件内置蓝宝石标准数据库，自动完成三步法校正与cp计算。

• 宽速率区间可选5~10K/min最优升温速率，平衡测试精度与效率。

关于Precisa普利赛斯

普利赛斯始创于1935 年，是源自瑞士的专业仪器仪表品牌，在称重设备领域享誉业界。

普利赛斯，凭借其核心称重技术及“品质至上”、“开拓创新”的理念，向全球仪器仪表客户及合作伙伴提供高精度称重产品及解决方案，包括半微量天平、分析天平、精密天平、工业天平、水分仪、灰分仪等。

普利赛斯，通过与学术机构、实验室及工业领域的紧密合作，特别关注工程设计细节和客户反馈，不断改进电子天平设计以更好地满足客户需求。普利赛斯客户涵盖实验室及工业领域，已成功开拓欧洲、亚洲、非洲及美洲等全球市场。特别是在中国，依托上海天美及天美（中国）在全国各地的营销分支机构及销售渠道，给您提供及时、周到的服务和支持！

如需根据使用需求选配设备，或是了解更多品牌与产品详情，欢迎访问官网：www.cnprecisa.com

亦可扫码关注【precisa普利赛斯】官方微信
